View MAX L全自动影像测量仪如何提升智能手表“时尚感”

  • View MAX L全自动影像测量仪如何提升智能手表“时尚感”

产品详情

如今智能穿戴产品蓬勃发展,人们对智能手表不再局限于功能需求,对外形工艺的“精致感”也在客户购买智能手表的考虑因素中占据很大比重。手表的镜面的圆弧曲线是决定镜面与手表机身的精密契合程度,也是时尚感来源的一大“亮点”。提高智能手表的市场竞争力,要从方方面面去考虑,使用影像测量仪对手表玻璃件进行精确测量,从源头把握“精致感”。,

智能手表中带黑色丝印手表玻璃件外形呈多段圆弧;考虑到手表玻璃件的高精度要求及客户的其他条件,View MAX L全自动影像测量仪从精度及性价比上都能很好的满足客户需求。

View MAX L全自动影像测量仪是七海测量View MAX系列中的“老大”,作为“老大”,各方面的硬件设施更是突出。

高精度光源系统,确保准确性

在面对手表玻璃件这类测量物,影像以测量工程师按实际经验,选定点位及数量,检测线轮廓度值。每次检测以10片排列平台上。利用轮廓光以凸显被测物的特性,以产品为中心建立坐标系及基准,选定63个点,4个R部位分布相对较密,评价手表玻璃件形状的线轮廓度及以产品为中心定义基准的线轮廓度值。注意:测量时,产品清洁度要求较高,建议客户能有专门的测量室或无尘车间。

在CAD图形视窗中,显示各点的偏差方向与情况(可适量缩放箭头显示比例),非常直观的看出具体的偏差位置,以便及时发现形变较大的位置而进行修模。


定制化数据报告,智能直观

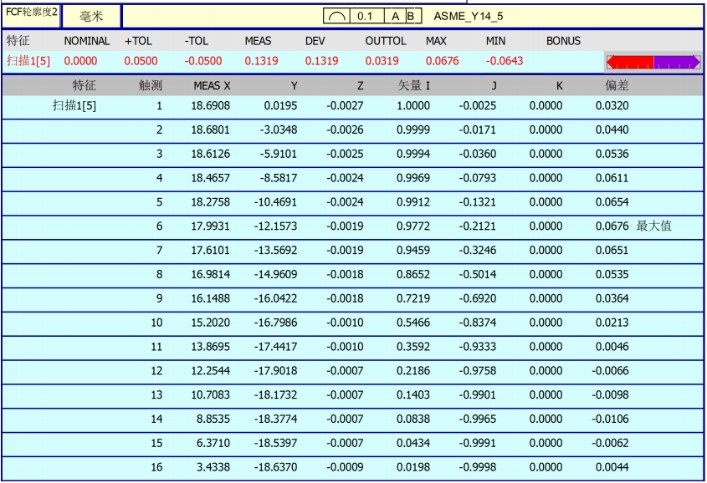

输出的 PDF格式的数据报告效果图。

View MAX L全自动影像测量仪,满足客户工件外形轮廓度尺寸检测要求。

根据客户需要导出DXF(或IGS)文件的要求,七海测量选用View MAX L全自动影像测量仪+PC-DMIS CAD/CAD ++ 测量软件(注,标配Pro版,不支持导DXF),测量结果静态重复5次数据,能有效为客户解决测量难题。
